J Q HS —1200

產品類型代號：錨桿螺母安裝機器

主參數：0.5MPa氣壓下**安裝 扭矩（N.m）

特征代號：手持式（葉片馬達）

特征代號：氣動式

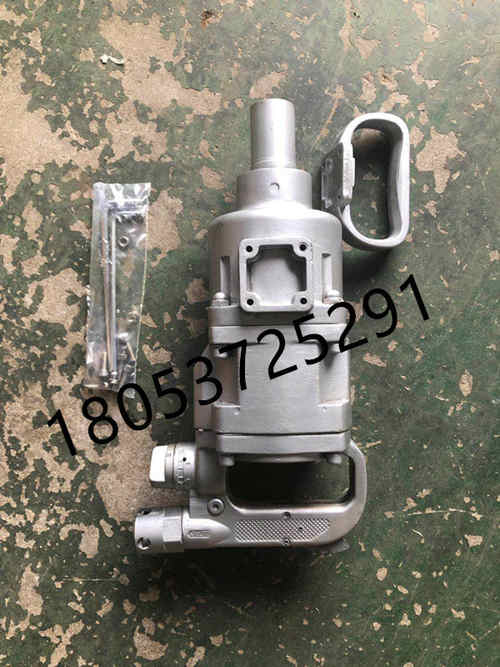

JQHS1200型氣動手持式錨桿螺母安裝器是用來擰緊和拆卸螺紋聯接的工具,是組裝作業由手工操作實現機械化的重要工具。使用氣動手持式錨桿螺母安裝器不但能夠顯著提高生產率,而且可以大大減輕工人的勞動強度。

JQHS1200型式與型號

氣動手持式錨桿螺母安裝器以壓縮空氣為動力，葉片式發動機。

JQHS1200氣動手持式錨桿螺母安裝器主要技術參數:

基本性能 單位 基本性能參

工作壓力 MPa 0.4 0.5 0.63

空載轉速 r/min 2200 2400 2600

失速轉矩 N·m 22 26 30

耗氣量 m3/min 1.2 1.5 1.8

沖擊振動頻率 Hz 12 16 20

**安裝扭矩 N·m 1200 1200 1200

螺母安裝時間 s 6 5 4

噪聲 聲壓級 dB（A） 100

聲功率級 dB（A） 120

機重 kg 15

外形尺寸 mm 545×230×250（±20）

操作手柄間距 mm 145

失速轉矩安全因數 — — — 220- 3 -

JQHS1200氣動手持式錨桿螺母安裝器結構及工作原理:

JQHS-1200 型氣動手持式錨桿螺母安裝器是以壓縮空氣為動力的旋轉沖擊工具。主要由配氣、發動機、沖擊器三部分組成。壓縮空氣經進氣閥、變向機構進入葉片式發動機推動轉子旋轉。轉子通過花鍵帶動沖擊器,將旋轉運動變為圓周沖擊能。從而達到快速擰緊或拆卸螺母的目的。

山東東達機電有限責任公司 聯系人：劉經理 手機：18053725291 座機：0537-3155291

使用與保養:

JQHS-1200 型氣動手持式錨桿螺母安裝器是一種高效、輕便、耐用的手持式工具,使用得當可充分發揮其特點,并可延長使用壽命,使用時應注意以下事項:

1、使用氣壓為 0.4-0.63MPa。

2、使用膠管內徑應符合說明書的規定,其長度不應超過 10 米。

3、氣動手持式錨桿螺母安裝器啟用前在進氣口注入少量潤滑油,然后低氣壓運動幾分鐘再開始使用.禁止高氣壓空運轉。

4、潤滑:連續使用時,每2-3小時需加油一次(10號機械油HJ-10GB443-64).沖擊器每月加兩次鈣基潤滑脂(ZG-2GB491-65)。

5、維護保養:應定期清洗保養,連續工作的氣動手持式錨桿螺母安裝器,應每周解體清洗一次,并在軸承和沖擊部分涂以鈣基潤滑(ZG-2GB491-65)。

6、使用保管:使用中應避免碰傷,輕拿輕放.不使用的氣動手持式錨桿螺母安裝器應注入潤滑油,并空運轉幾秒鐘后裝入塑料袋內封口入庫,防止內部機體銹蝕。
